輸入特性 |
|||||
|
參數 |
最小值 |
典型值 |
最大值 |
備注 |
|
|
額定輸入電壓范圍 |
176Vac |
220Vac |
264Vac |
相電壓 |
|
|
輸入頻率范圍 |
47.5Hz |
50 Hz |
52.5Hz |
|
|
|
A系列整機靜態功耗（8回路） |
|
15W |
|
220Vac/50Hz，含4G模塊 |
|
|
輸出特性 |
|||||
|
參數 |
最小值 |
典型值 |
最大值 |
備注 |
|
|
A系列 |
調光接口輸出回路數 |
1 |
6 |
8 |
|
|
調光接口輸出電壓 |
0Vdc |
10Vdc |
10.5Vdc |
可選0-5V、0-10v、正反邏輯 |
|
|
調光接口每回路輸出電流 |
0mA |
|
120mA |
故障判定值110mA |
|
|
調光接口每回路吸收電流 |
0mA |
|
120mA |
故障判定值110mA |
|
|
RS-485信道數量 |
1 |
1 |
1 |
|
|
|
每RS-485信道節點數量 |
1 |
200 |
終端數量2 |
||
|
RS-485 A、B端耐壓值 |
|
|
220Vac |
防誤接 |
|
|
RS-232信道數量 |
1 |
1 |
1 |
|
|
|
RJ-45百兆通訊網口 |
1 |
1 |
1 |
|
|
|
4G互聯網通訊端口 |
0 |
1 |
1 |
可選無互聯網版本 |
|
|
其它特性 |
|||||
|
參數 |
最小值 |
典型值 |
最大值 |
備注 |
|
|
絕緣耐壓 |
|
3.75KV |
|
模擬量或總線接口與供電電源 |
|
|
雷擊浪涌（L-N） |
|
±4KV |
|
供電電源（1.2/50-8/20us組合波） |
|
|
雷擊浪涌（A-B） |
|
差模±2KV |
|
RS485（10/700us-5/320us組合波） |
|
|
環境要求 |
|||||
|
參數 |
最小值 |
典型值 |
最大值 |
備注 |
|
|
正常工作溫度范圍 |
-25℃ |
25℃ |
60℃ |
|
|
|
極限工作溫度范圍 |
-40℃ |
65℃ |
|
||
|
貯存和運輸溫度范圍 |
-40℃ |
65℃ |
|
||
|
貯存和工作濕度范圍 |
85% |
|
|||

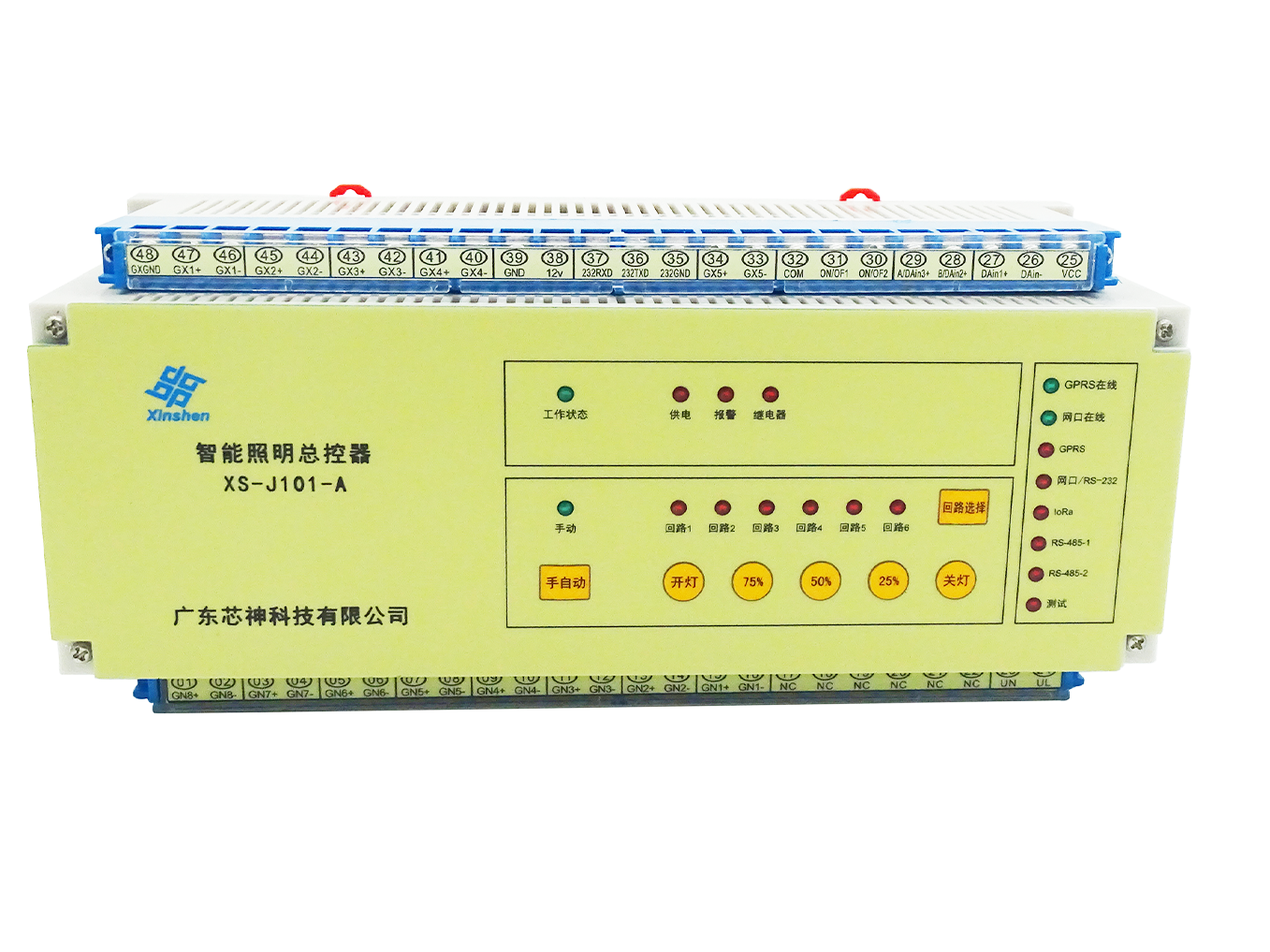

A系列（標準品）
內置1-8回路調光模塊（按需選配回路調光模塊數量），可控制具有模擬量（如0-10V、1-10V、0-5V、PWM等）接口的燈具，實現回路燈具管理、調光、回路電參數采集及故障上報功能；
2路RS-485通訊模塊，可采集各類型傳感器數據聯動控制；
1路RS-232通訊模塊，可串聯人機交互工業觸控屏，實現就地實時的監測、控制、維護；
1路RJ-45百兆通訊網口，實現遠程服務端及客戶端的通訊、監測、控制、維護；
1路4G互聯網通訊端口，實現遠程客戶端及APP端的通訊、監測、控制，維護；
可選定制接口：
開關量接口二選一
①2路開關量輸出接口，開關量信號輸出聯動控制；
②2路開關量輸入接口，開關量信號輸入聯動控制；
傳感器數據聯動接口二選一
①2路RS-485通訊模塊+1路4-20mA通訊模塊，可采集各類型傳感器數據聯動控制；
②3路4-20mA通訊模塊，可采集各類型傳感器數據聯動控制；（無RS-485數據接口）
